Els fabricants estan sota pressió per llançar més ràpidament, controlar els costos i lliurar peces amb toleràncies més estrictes que mai. Això fa que hagin d'escollir entre Impulsat per CNC Fabricació de xapa metàl·lica i els mètodes de taller més tradicionals una decisió estratègica d'aprovisionament, no només una preferència tècnica. El procés correcte pot reduir les despeses en eines, comprimir els terminis de lliurament i millorar la consistència; un procés incorrecte pot bloquejar un projecte amb costos inicials elevats, reelaboració i iteració més lenta. Aquest article compara la fabricació de precisió amb els enfocaments convencionals en termes de cost, qualitat, termini de lliurament, flexibilitat i volum de producció, ajudant els enginyers, compradors i equips OEM a decidir quan el tall per làser, el doblegat CNC, la soldadura, l'estampació i l'acabat superficial proporcionen la millor ruta de fabricació.
Per què importa l'elecció del mètode de fabricació
El sector manufacturer està experimentant una transformació persistent impulsada per la demanda d'una major precisió, un temps de comercialització més ràpid i controls de costos estrictes. Al centre d'aquesta evolució hi ha la decisió crítica que els enginyers i els gestors de la cadena de subministrament han de prendre pel que fa a la fabricació de components: triar entre fabricació de xapa metàl·lica de precisió i mètodes de fabricació tradicionals. Aquesta decisió dicta no només les característiques físiques del producte final, sinó també la viabilitat econòmica de tota la producció.
Fabricació de xapa metàl·lica de precisió aprofita la tecnologia de control numèric per ordinador (CNC), la manipulació automatitzada de materials i el programari avançat per manipular metalls de calibre prim amb una exactitud excepcional. En canvi, la fabricació tradicional engloba un conjunt de processos més amplis, sovint més manuals, que inclouen treballs pesantssoldadura, cisallament manual i conformat d'acer estructural, normalment aplicat a materials més gruixuts. Comprendre la línia divisòria entre aquestes dues metodologies és essencial per optimitzar les estratègies de contractació i garantir la integritat estructural sense incórrer en despeses de capital innecessàries.
Pressió de costos i cicles de producte més curts
Els entorns de fabricació moderns es caracteritzen per cicles de vida dels productes comprimits i objectius implacables de reducció de costos. Històricament, un nou producte de maquinari podia haver gaudit d'un cicle de desenvolupament de 18 a 24 mesos, cosa que permetia un temps suficient per al disseny i l'adquisició d'utillatge dur costós. Avui dia, els cicles de desenvolupament sovint s'han reduït a 6 a 9 mesos. Aquesta compressió penalitza greument els mètodes de fabricació que requereixen llargs temps de configuració i inversions inicials elevades.
La fabricació tradicional, en particular els mètodes que es basen en matrius d'estampació personalitzadeso una fixació manual extensa, sovint requereix costos inicials d'utillatge que van des dels 10.000 $ fins a més de 50.000 $, depenent de la complexitat de la peça. Aquests costos s'han d'amortir en grans tirades de producció per aconseguir un preu unitari viable. Per contra, Fabricació de xapa metàl·lica de precisió utilitza eines CNC estàndard (com ara matrius universals per a plegadores i camins làser controlats per programari), cosa que redueix els costos de configuració a només entre 500 i 2.000 dòlars. Aquesta dràstica reducció de la despesa inicial de capital permet a les empreses seguir sent rendibles fins i tot sota la pressió de vides de producte més curtes i volums de comandes inicials més baixos.
Qualitat, consistència i impacte en el termini de lliurament
L'elecció del mètode de fabricació es correlaciona directament amb la fiabilitat estadística del resultat. La fabricació manual tradicional introdueix errors humans i variància mecànica, que sovint donen lloc a taxes de defectes que oscil·len entre el 3% i el 5% per a conjunts complexos. En indústries altament regulades, aquesta variància requereix inspeccions i reelaboracions secundàries rigoroses i costoses, cosa que infla encara més el calendari de producció.
La fabricació de precisió mitiga aquests riscos mitjançant l'automatització i els sistemes de retroalimentació de circuit tancat. Les talladores làser CNC i les plegadores automatitzades funcionen habitualment amb taxes de defectes molt inferiors al 0,5%. Aquest alt nivell de consistència es tradueix directament en terminis de lliurament accelerats. Mentre que un taller de fabricació tradicional pot necessitar de 3 a 4 setmanes per tallar, ajustar i soldar manualment un lot de tancaments, una instal·lació de precisió pot encabir, tallar amb làser i plegar el mateix lot en 3 a 5 dies. En conseqüència, la cadena de subministrament esdevé substancialment més àgil, capaç de respondre als requisits d'inventari just-in-time (JIT).
Per què la selecció de mètodes ha de ser estratègica
La selecció d'un mètode de fabricació ha de transcendir una simple anàlisi de costos per peça; requereix una avaluació estratègica del cost total de propietat (TCO). Els equips de compres han de ponderar les despeses operatives (OpEx) associades amb el manteniment d'inventari, les reelaboracions i els retards a la línia de muntatge en comparació amb les despeses de capital (CapEx) de les eines.
Un enfocament estratègic reconeix que sobreespecificar una peça per a la fabricació de precisió quan els mètodes tradicionals són suficients pot inflar els costos entre un 20% i un 30% a causa de les tarifes per hora màquina. Per contra, subespecificar una peça per estalviar diners en la fase de fabricació pot conduir a costos catastròfics posteriors si els components no s'acoblen correctament durant el muntatge final. Per tant, la selecció del mètode és una estratègia fonamental d'enginyeria i negoci que equilibra els requisits de tolerància, els volums del cicle de vida esperats i les urgències de temps de comercialització.

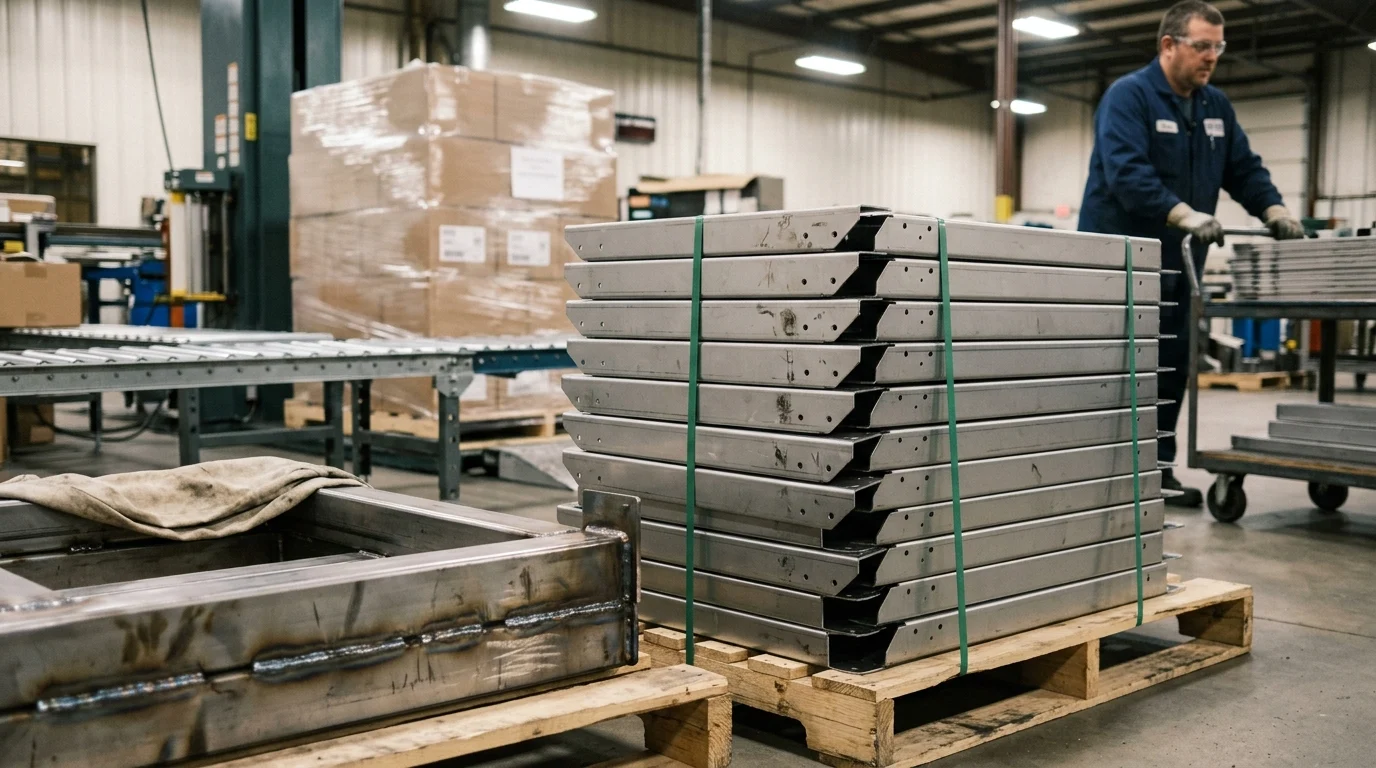

Xapa metàl·lica de precisió vs fabricació tradicional
Tot i que tant la fabricació de precisió com la tradicional manipulen el metall en components funcionals, les seves filosofies, equips i restriccions materials subjacents difereixen fonamentalment. La fabricació de precisió es defineix per la seva dependència de la programació digital i l'execució automatitzada, mentre que la fabricació tradicional està arrelada a la força mecànica, la manipulació tèrmica i l'artesania manual.
Fer una distinció clara entre aquestes metodologies evita els colls d'ampolla de l'enginyeria. En comprendre els mecanismes bàsics, les capacitats geomètriques i els llindars de materials de cada enfocament, els equips de disseny poden adaptar els seus models CAD al procés de fabricació més eficient des del principi.
Processos bàsics i diferències d'utillatge
La principal diferència entre els dos mètodes rau en l'equipament utilitzat. Fabricació de xapa metàl·lica de precisió depèn en gran mesura dels làsers de fibra CNC, les punxonadores CNC iPremsa plegadora CNCs. Un làser de fibra modern de 6 kW pot tallar geometries complexes a velocitats superiors a 1.000 polzades per minut amb una amplada de tall tan estreta com 0,004 polzades (0,1 mm). Els punxons de torreta utilitzen un carrusel giratori d'eines estàndard per perforar ràpidament xapa metàl·lica sense necessitat de matrius personalitzades.
La fabricació tradicional, però, utilitza processos com el tall oxitall, el tall per plasma, el cisallament manual i l'estampació pesada. Aquests mètodes excel·leixen per moure o tallar grans quantitats de material ràpidament, però no tenen el control precís dels equivalents CNC. Per exemple, una talladora de plasma estàndard pot deixar una zona afectada per la calor (HAZ) i una amplada de tall superior a 0,125 polzades (3,17 mm), cosa que requereix un mecanitzat secundari per aconseguir una vora neta.
| Característica | Xapa metàl·lica de precisió | Fabricació tradicional |
|---|---|---|
| Equipament bàsic | Làsers CNC, punxons de torreta, plegadores CNC | Talladores de plasma, tisores manuals, equips de soldadura |
| Eines de la natura | Matrius universals estandarditzades i basades en programari | Utillatges durs, accessoris personalitzats, muntatge manual |
| Temps de configuració típic | de 15 a 45 minuts | de 4 a 12 hores |
| Amplada de l'osca | 0,004" a 0,008" (0,1 - 0,2 mm) | 0,060" a 0,150" (1,5 - 3,8 mm) |
| Nivell d'automatització | Alt (sovint capaç d'apagar les llums) | Baix a mitjà (intensiu en mà d'obra) |
On la fabricació tradicional encara funciona
Malgrat els avenços tecnològics de la maquinària CNC de precisió, la fabricació tradicional continua sent indispensable per a aplicacions específiques. Les indústries pesades com la construcció naval, la construcció comercial i la fabricació d'equips miners depenen dels mètodes tradicionals a causa de l'escala i la massa dels components implicats.
Quan la integritat estructural preval sobre l'exactitud dimensional, la fabricació tradicional és altament rendible. Per exemple, la creació d'un xassís de biga en I portant càrrega per a un remolc de gran capacitat no requereix les toleràncies de ±0,005 polzades d'un làser de fibra; un conjunt tallat per plasma i soldat manualment amb MIG és estructuralment superior i econòmicament sensat. La fabricació tradicional prospera en entorns on l'estètica... acabat superficial és secundària a la resistència a la tracció i on els materials que es processen superen les capacitats de tonatge de les plegadores CNC estàndard.
Materials, gruix i límits geomètrics
El gruix del material serveix com el límit més rígid entre la fabricació de precisió i la tradicional. La fabricació de xapa metàl·lica de precisió generalment s'optimitza per a materials que van des del calibre 26 (0,018 polzades / 0,45 mm) fins a 0,250 polzades (6,35 mm). Empènyer la maquinària de precisió més enllà d'aquests límits sovint provoca una distorsió greu de les vores, un desgast excessiu de les eines i fallades de sobretonatge de la màquina.
La fabricació tradicional gestiona plaques i acers estructurals a partir de 0,250 polzades i fins a gruixos de diverses polzades (per exemple, plaques d'acer de 2,0 polzades o 50 mm). A més, la fabricació de precisió és molt sensible a les qualitats del material; requereix acer laminat en fred, aliatges d'alumini específics (com el 5052-H32) o acer inoxidable per mantenir radis de curvatura ajustats sense fracturar-se. La fabricació tradicional és molt més tolerant i s'adapta fàcilment a l'acer laminat en calent, les plaques de diamant pesades i els aliatges estructurals rugosos que embrutarien els delicats equips CNC.
Factors clau de comparació
Per prendre una decisió objectiva entre mètodes de fabricació, els enginyers han d'avaluar una matriu de factors tècnics i econòmics. Aquests factors clau de comparació dicten el rendiment final de la peça i la salut financera del programa de producció.
Quantificant les toleràncies, les despeses en eines i l'escalabilitat, les organitzacions poden passar de preferències subjectives a estratègies de fabricació basades en dades. Les mètriques següents proporcionen el marc per avaluar les capacitats dels proveïdors i fer-les coincidir amb els requisits de disseny.
Tolerància, repetibilitat i acabat superficial
La tolerància dicta la variància admissible en les dimensions físiques, i la repetibilitat mesura la capacitat d'una màquina per mantenir aquesta tolerància durant milers de cicles. La fabricació de xapa metàl·lica de precisió aconsegueix rutinàriament toleràncies lineals de ±0,005 polzades (±0,127 mm) i toleràncies angulars de ±0,5 graus. Aquesta precisió extrema garanteix que els conjunts complexos de diverses peces, com ara bastidors de servidors o carcasses de dispositius mèdics, encaixin perfectament sense ajust manual.
La fabricació tradicional opera dins de bandes de tolerància molt més àmplies, que normalment van des de ±0,062 polzades (±1,57 mm) fins a ±0,125 polzades (±3,17 mm). Tot i que són adequades per a suports estructurals o estructures pesades, aquestes variacions són inacceptables per a carcasses d'electrònica complexes. A més, els mètodes de precisió produeixen acabats superficials superiors. Tall làser CNC El procés pot aconseguir una rugositat superficial (Ra) de 63 a 125 micropolzades, cosa que minimitza la necessitat de desbarbar o esmolar secundàriament, mentre que el tall per plasma sovint deixa escòries gruixudes i una vora rugosa que requereix una neteja manual extensa.
Cost de les eines, temps de configuració i cost unitari
El model econòmic de fabricació està molt influenciat per la interacció entre els costos de les eines, els temps de configuració i el cost unitari resultant. La fabricació de precisió minimitza els costos de les eines mitjançant la utilització de programari. Es genera un patró pla mitjançant CAD i la màquina segueix el camí digital. Els temps de configuració solen ser inferiors a 30 minuts, cosa que fa que els mètodes de precisió siguin altament competitius per a tirades de volum baix o mitjà (quantitats mínimes de comanda d'1 a 5.000 unitats).
La fabricació tradicional, en particular l'estampació o la soldadura amb fixació personalitzada, requereix un temps considerable per alinear, cargolar i provar físicament la línia de producció. Els temps de configuració poden abastar torns sencers (de 8 a 12 hores). Tanmateix, un cop en funcionament, l'estampació automatitzada tradicional pot produir peces a una fracció del cost per unitat d'un procés CNC, sempre que el volum superi les 10.000 a 50.000 unitats per absorbir les despeses de capital inicials.
| Factor de cost | Xapa metàl·lica de precisió | Tradicional / Estampació |
|---|---|---|
| Cost inicial de les eines | Baix (0 $ - 2.000 $) | Alt (10.000 $ - 100.000 $ o més) |
| Temps de configuració | de 15 a 45 minuts | De 4 hores a diversos dies |
| Cost unitari (baix volum: | Moderat | Prohibitivament alt |
| Cost unitari (alt volum: >50k) | Moderat a Alt | Extremadament baix |
| Cost del canvi de disseny | Molt baix (actualització de programari) | Molt alt (modificació d'utillatge) |
Precisió, flexibilitat i escalabilitat
La precisió en la fabricació de precisió no es tracta només de la dimensió final; també inclou la flexibilitat per adaptar-se als canvis d'enginyeria. Com que el procés es controla digitalment, un enginyer de disseny pot desplaçar un forat de muntatge en 0,050 polzades al model CAD, i la següent peça de la màquina reflectirà aquest canvi a l'instant, sense cap penalització econòmica per la modificació de les eines.
La fabricació tradicional no té aquesta agilitat. Modificar una matriu treballada amb eines dures o un dispositiu de muntatge soldat per adaptar-se a un canvi de disseny pot suposar milers de dòlars i setmanes de temps d'inactivitat. Per tant, la fabricació de precisió ofereix una escalabilitat superior durant les fases iteratives del llançament del producte, cosa que permet a les empreses escalar sense problemes des d'un únic prototip fins a una prova pilot de 100 unitats i, finalment, fins a la producció completa, tot utilitzant els mateixos processos de fabricació.
Consideracions sobre l'aprovisionament i la producció
Identificar el mètode de fabricació correcte només és la meitat de l'equació; assegurar una cadena de subministrament fiable per executar aquest mètode és igualment crític. Les capacitats d'un fabricant escollit influeixen directament en la qualitat del producte, el compliment normatiu i els terminis de lliurament.
Avaluar un proveïdor requereix mirar més enllà de la seva llista d'equips. Exigeix una avaluació exhaustiva dels seus sistemes de gestió de qualitat, les seves capacitats de suport d'enginyeria i la seva infraestructura logística, garantint que puguin gestionar les demandes específiques de la ruta de fabricació escollida.
Capacitats i certificacions dels proveïdors
El nivell de certificació d'un fabricant serveix com a indicador de referència del seu control de processos. Per a la fabricació de xapa metàl·lica de precisió, l'adhesió a sistemes estrictes de gestió de qualitat no és negociable. Els proveïdors han de tenir com a mínim una certificació ISO 9001:2015 activa. Per a sectors especialitzats, s'apliquen estàndards més estrictes: AS9100 per a components aeroespacials i de defensa, i ISO 13485 per a dispositius mèdics.
Més enllà de les certificacions en paper, les capacitats de metrologia física del proveïdor han de coincidir amb el mètode de fabricació. Un fabricant de precisió ha d'utilitzar eines d'inspecció avançades, com ara màquines de mesurar per coordenades (CMM) i escàners làser automatitzats, capaços de verificar toleràncies de fins a 0,001 polzades. Per contra, un fabricant tradicional podria confiar en cintes mètriques calibrades, calibres de soldadura i proves de penetració de colorants per a la integritat de la soldadura estructural. Alinear la infraestructura de control de qualitat del proveïdor amb els requisits de tolerància del producte evita una supervisió costosa.
Revisions i prototipatge de DFM
Un proveïdor robust no es limita a executar un dibuix; participa activament en revisions de Disseny per a la Fabricabilitat (DFM). En xapa metàl·lica de precisió, el DFM implica càlculs crítics com ara determinar el factor K correcte per a les tolerances de flexió, assegurar-se que els forats no es col·loquin massa a prop dels radis de flexió (normalment mantenint una distància d'almenys 1,5 vegades el gruix del material) i especificar els talls de relleu adequats.
Un DFM eficaç pot reduir els cicles de prototipatge fins a un 40%. Els fabricants de precisió que utilitzen programari avançat de modelatge 3D (com SolidWorks o SheetMetal) poden simular virtualment el procés de plegat, identificant col·lisions i esquinçament de material abans que es talli una sola làmina de metall. Els fabricants tradicionals també ofereixen DFM, però generalment se centra en optimitzar l'accessibilitat de les soldadures, minimitzar la distorsió per calor i seleccionar perfils estructurals que redueixin el temps de mecanitzat.
Disponibilitat de materials, capacitat i embalatge
L'ús de materials és un factor de cost important en qualsevol procés de fabricació. Els fabricants de precisió utilitzen programari d'imbricació algorítmica per organitzar patrons plans en un full mestre, aconseguint rutinàriament rendiments de material entre el 85% i el 92%. Aquesta alta eficiència redueix dràsticament els costos de ferralla, sobretot quan es treballa amb aliatges cars com l'acer inoxidable 316L o l'alumini de grau aeroespacial.
La capacitat i l'embalatge són els últims obstacles logístics. Les peces de precisió, sovint destinades a aplicacions cosmètiques de consum o entorns mèdics estèrils, requereixen una manipulació meticulosa. Els proveïdors han d'estar equipats per processar materials amb pel·lícules protectores de PVC i utilitzar materials d'estiba personalitzats per evitar ratllades durant el transport. La producció tradicional, que és més pesada i robusta, sol envasar-se a granel o paletitzar-se, centrant-se en la fixació de la càrrega en lloc de la protecció cosmètica. Els compradors han d'assegurar-se que les capacitats d'embalatge del proveïdor s'alineïn amb els requisits d'acabat superficial del producte final.
Com triar el mètode de fabricació adequat
Reduir la bretxa entre la teoria i l'aplicació requereix un enfocament sistemàtic per a la presa de decisions. Aplicant un marc d'avaluació estructurat, els equips d'enginyeria i compres poden seleccionar amb confiança el mètode de fabricació òptim per al seu projecte específic.
L'objectiu final és alinear els requisits físics del component amb les realitats econòmiques de la producció, garantint que no es comprometi la qualitat ni es malgasti capital.
Criteris d'avaluació pas a pas
El procés d'avaluació ha de seguir una jerarquia estricta, pas a pas. El primer pas és el gruix del material: si el material requerit supera els 0,250 polzades (6,35 mm), gairebé segur que es requereix la fabricació tradicional o el processament de xapa gruixuda. El segon pas és la tolerància dimensional: si el muntatge requereix elements d'acoblament amb folgances més estretes que ±0,010 polzades, la fabricació CNC de precisió és el camí obligatori.
El tercer pas implica l'anàlisi del volum i del cicle de vida. Per a volums projectats inferiors a 5.000 unitats anuals, els baixos costos de configuració de la xapa metàl·lica de precisió la converteixen en la clara guanyadora. Si el volum supera les 50.000 unitats i el disseny està bloquejat sense canvis previstos, l'utillatge dur i l'estampació tradicionals proporcionaran el cost unitari més baix. Finalment, el quart pas avalua els requisits estètics. Els components que requereixen un acabat impecable i llest per pintar amb un processament secundari mínim graviten naturalment cap al tall làser de precisió i el doblegat automatitzat.
Quan un enfocament híbrid té sentit
En sistemes electromecànics complexos o maquinària pesada, una elecció binària entre mètodes de precisió i tradicionals sovint no és suficient. En aquests escenaris, un enfocament de fabricació híbrid ofereix el valor més alt. Un exemple comú és la construcció de quioscos de control industrial o recintes de generació d'energia.
L'esquelet intern de càrrega de la carcassa es pot fabricar mitjançant la fabricació tradicional, utilitzant acer laminat en calent de 0,250 polzades, tallat per plasma i soldat amb MIG per garantir la rigidesa estructural i l'amortiment de vibracions. Mentrestant, la pell estètica exterior, els panells de control i els intricats suports de muntatge interns es produeixen mitjançant la fabricació de xapa metàl·lica de precisió, utilitzant acer laminat en fred de calibre 18, tallat per làser, plegat per CNC i recobert de pols. Aquesta estratègia híbrida aprofita la resistència de baix cost dels mètodes tradicionals i l'ajust estètic i de tolerància ajustada dels mètodes de precisió.
Llista de comprovació de la decisió final
Per finalitzar l'estratègia d'aprovisionament, els gestors de projectes han d'aplicar una llista de comprovació de decisions rigorosa. Primer, verificar que els models CAD indiquin clarament totes les dimensions crítiques per a la funció (CTF) i els requisits d'acabat superficial (Ra). Segon, confirmar el volum de producció previst en un horitzó de 12 a 24 mesos per calcular amb precisió el punt d'equilibri entre les despeses de capital i les despeses operatives.
En tercer lloc, assegureu-vos que el grau de material seleccionat sigui compatible amb la maquinària del mètode escollit (per exemple, verificar els límits de radis de flexió per a l'alumini en una plegadora CNC). Finalment, auditeu el possible proveïdor per confirmar que les seves certificacions (ISO/AS/Mèdica) coincideixen amb les exigències normatives del mercat final i valideu les seves capacitats de DFM. En comprovar sistemàticament aquests paràmetres, les organitzacions poden fixar una estratègia de fabricació que garanteixi l'èxit estructural, l'eficiència de costos i la resiliència de la cadena de subministrament.
Conclusions clau
- Trieu la fabricació de xapa metàl·lica de precisió per a prototips, peces personalitzades i volums baixos o mitjans on els costos de configuració del CNC són molt inferiors als d'utillatge dedicat.
- Avalueu el cost total de propietat en lloc de només el preu unitari, ja que les eines, la inspecció, la reparació, el termini de lliurament i el risc d'inventari poden canviar el cost real del projecte.
- Utilitzeu el tall per làser CNC i el doblegat automatitzat quan la repetibilitat sigui important, ja que els processos de precisió poden reduir les taxes de defectes molt per sota dels nivells típics de fabricació manual.
- Considereu la fabricació tradicional per a components estructurals gruixuts, treballs soldats simples o peces estampades de molt gran volum on es poden amortitzar els costos d'utillatge.
- Els cicles de producte curts de 6 a 9 mesos fan que la fabricació digital flexible sigui especialment valuosa, ja que els canvis de disseny es poden implementar sense reconstruir les eines dures.
Preguntes freqüents
Quina és la principal diferència entre la fabricació de xapa metàl·lica de precisió i la fabricació tradicional?
La fabricació de xapa metàl·lica de precisió utilitza tall làser CNC, flexió CNC, automatització i fitxers digitals per a toleràncies i repetibilitat ajustades. La fabricació tradicional es basa més en el tall manual, la soldadura, el cisallament, el conformat o eines dedicades, cosa que sovint la fa més adequada per a estructures pesades o peces estampades de molt alt volum.
Quan és més rendible la fabricació de xapa metàl·lica de precisió?
Sovint és més rendible per a prototips, peces personalitzades, volums baixos o mitjans i cicles de producte més curts, ja que els costos de configuració poden ser molt inferiors als de matrius personalitzades o a la fixació manual extensa.
Quan s'haurien de continuar considerant els mètodes de fabricació tradicionals?
La fabricació tradicional encara pot ser adequada per a materials molt gruixuts, estructures d'acer, conjunts soldats simples o peces de volum extremadament elevat on els costos d'utillatge es poden distribuir en grans tirades de producció.
Com afecta la fabricació de precisió al termini de lliurament?
Els processos impulsats per CNC poden escurçar els terminis de lliurament reduint el disseny manual, l'ajust i la reelaboració. L'article assenyala que alguns lots poden passar de diverses setmanes en fluxos de treball tradicionals a només uns quants dies en fabricació de precisió.
Quins serveis ofereix Mingli Metal per a projectes de xapa metàl·lica de precisió?
Ningbo Mingli Metal Products Co., Ltd. ofereix serveis personalitzats de tall làser, flexió CNC, soldadura, estampació, perforació, polit, granallat i tractaments superficials per a peces de xapa metàl·lica, maquinari, components de vehicles, peces de màquines, senyalització, baranes i productes OEM relacionats.
